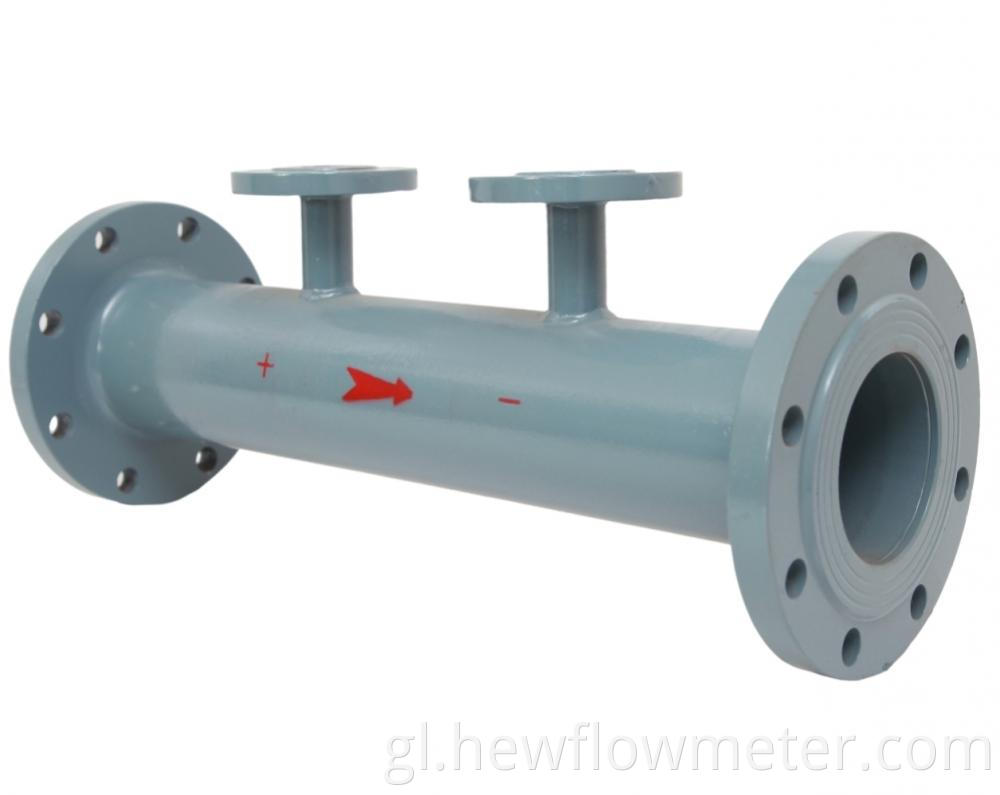

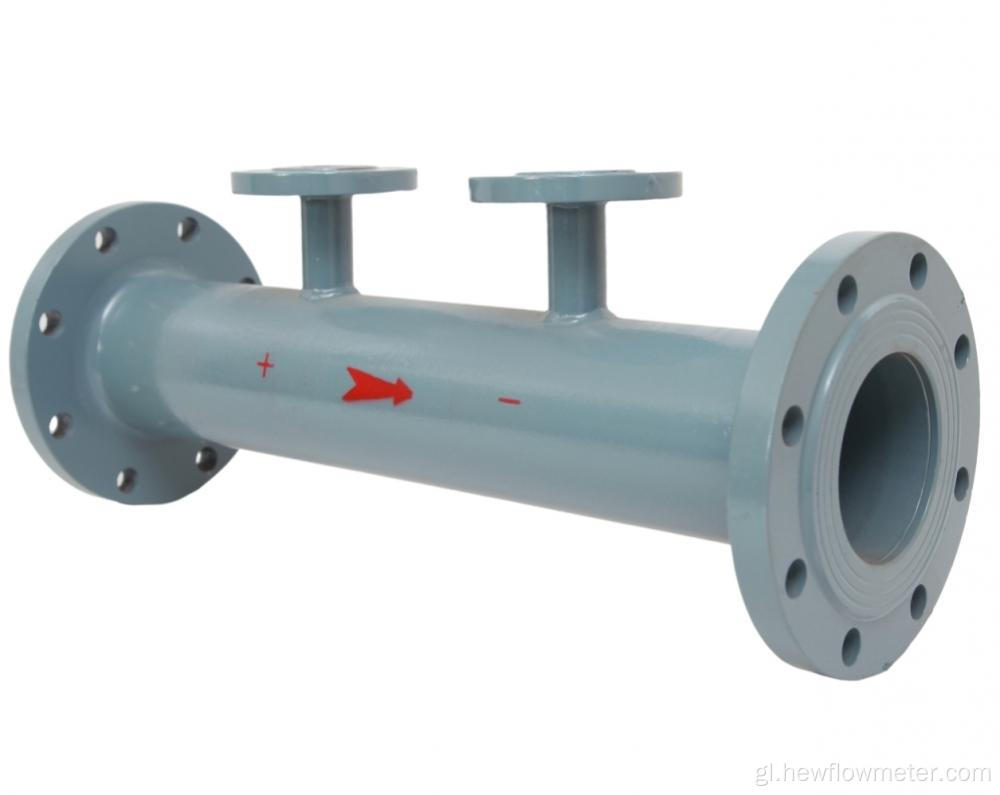

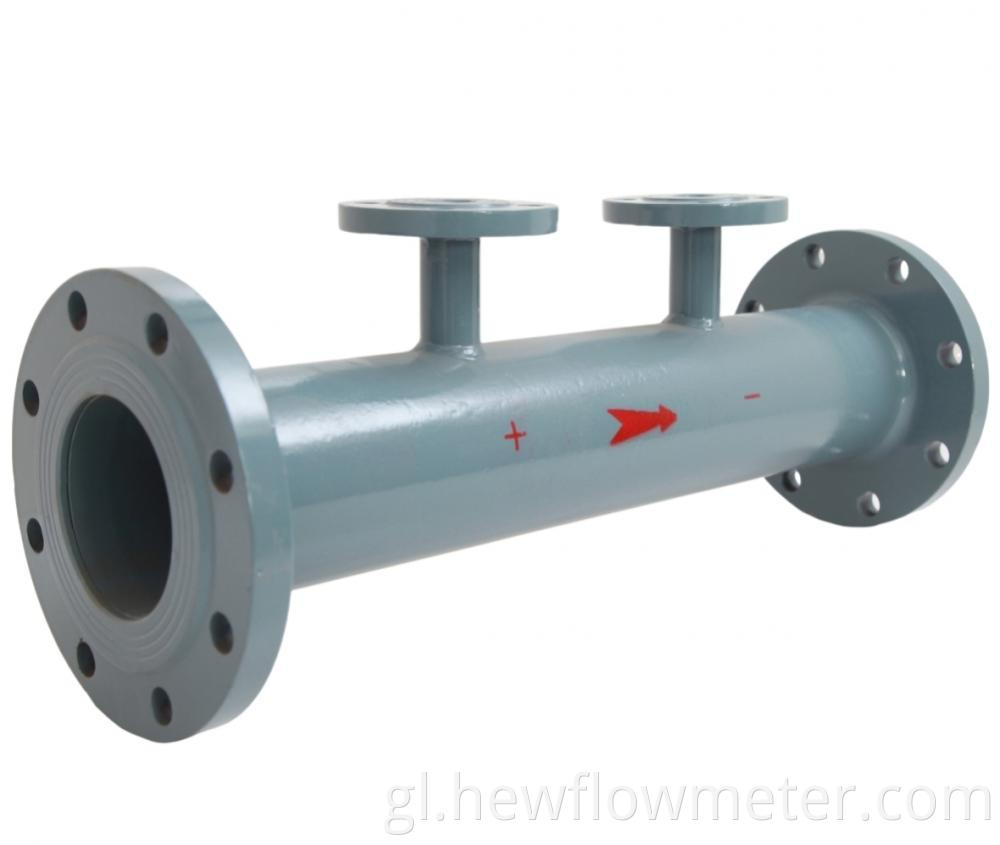

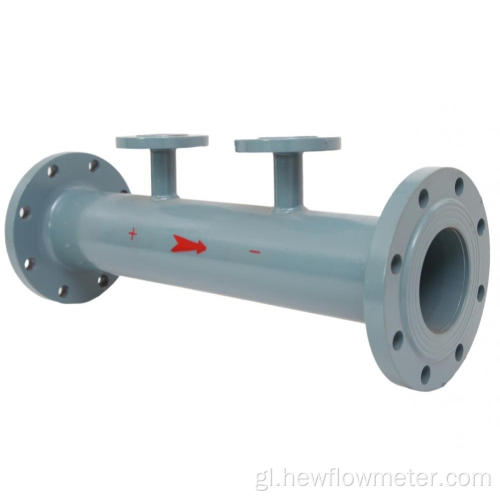

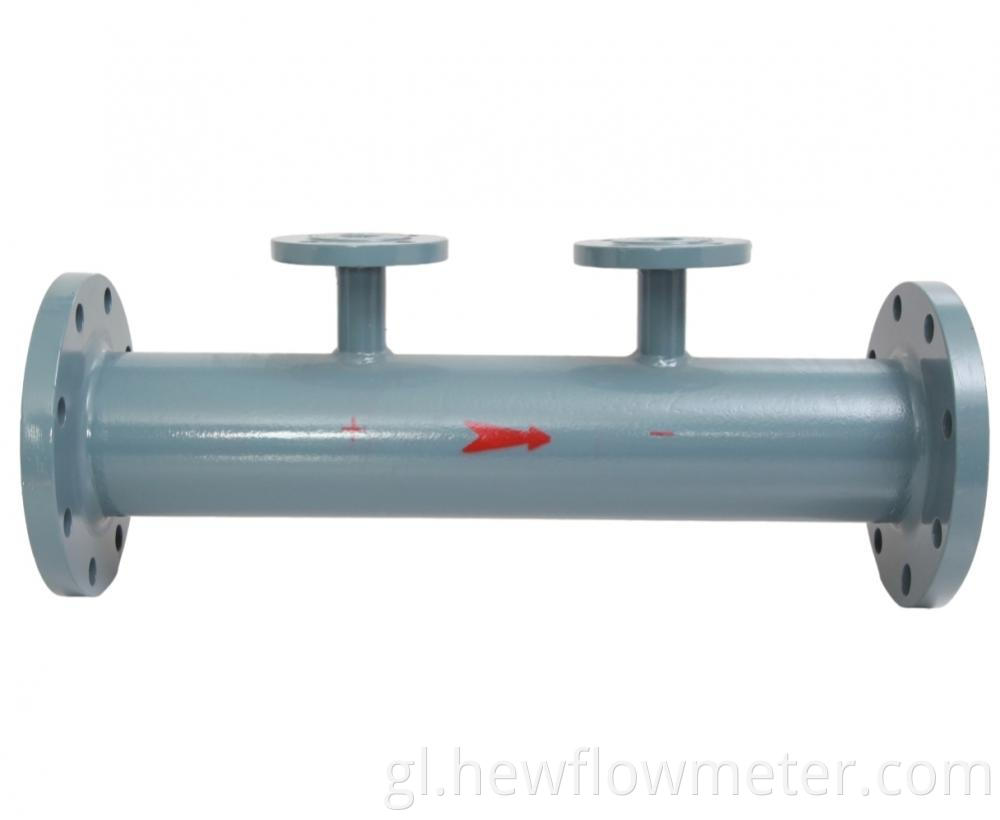

Contador de orificio e contador de venturi

Descrición do produto:

O contador de fluxo de presión diferencial de Venturi é un instrumento de medición de fluxo de uso común. Baséase no principio de Venturi e determina o caudal medindo a presión diferencial dun fluído ao pasar pola garganta venturi nunha tubería. O medidor de fluxo de presión diferencial de Venturi consiste nunha gorxa venturi e un sensor de presión diferencial. A medida que o fluído pasa pola garganta venturi, a velocidade do fluído aumenta e a presión diminúe debido á contracción da gorxa. O sensor de presión diferencial mide a diferenza de presión entre a parte dianteira e a parte traseira da gorxa e convérteo nun valor de fluxo. O contador de fluxo de presión diferencial de Venturi ten as vantaxes de alta precisión, boa estabilidade e amplo rango de medición, e é moi utilizado nos campos de control e control de líquidos industriais.

O fluxo electromagnético da nosa empresa, o fluxo de vórtice de precesión, o flotmeter de masa de gases térmicos e outros produtos son precisión de medición moi elevado, o fluxo de balance, a boquilla de boquilla adoita usarse, os nosos produtos tamén son moi profesionais.

CONTROLES:
1. Instale o fluxo en forma de cuña no gasoduto do proceso e a almofada de selado despois da compresión debe ser consistente co diámetro interno do gasoduto e a conexión debe estar libre de fugas.

2. Primeiro abra a válvula de equilibrio do manómetro de presión diferencial e, a continuación, abra as válvulas de presión positivas e negativas.

3. Abre a válvula e deixe que o fluído circule no sistema de gasoductos durante 10 minutos para eliminar o gas no sistema. Pódese conseguir abrindo as dúas válvulas de descarga das bridas altas e baixas do manómetro de presión diferencial.

4. Fluxo de cuña de calibración cero No caso do fluxo cero a temperatura ambiente, o transmisor debe axustarse a unha lectura cero precisa. Se é posible, pódese conseguir axustando o parafuso cero do transmisor. Se non se pode axustar o parafuso cero, deberían tomarse medidas adecuadas para conseguilo.

5. Despois de axustar a posición cero, abra as válvulas de presión positivas e negativas do manómetro de presión diferencial e, a continuación, pecha a válvula de equilibrio do manómetro de presión diferencial para que poña en funcionamento.
