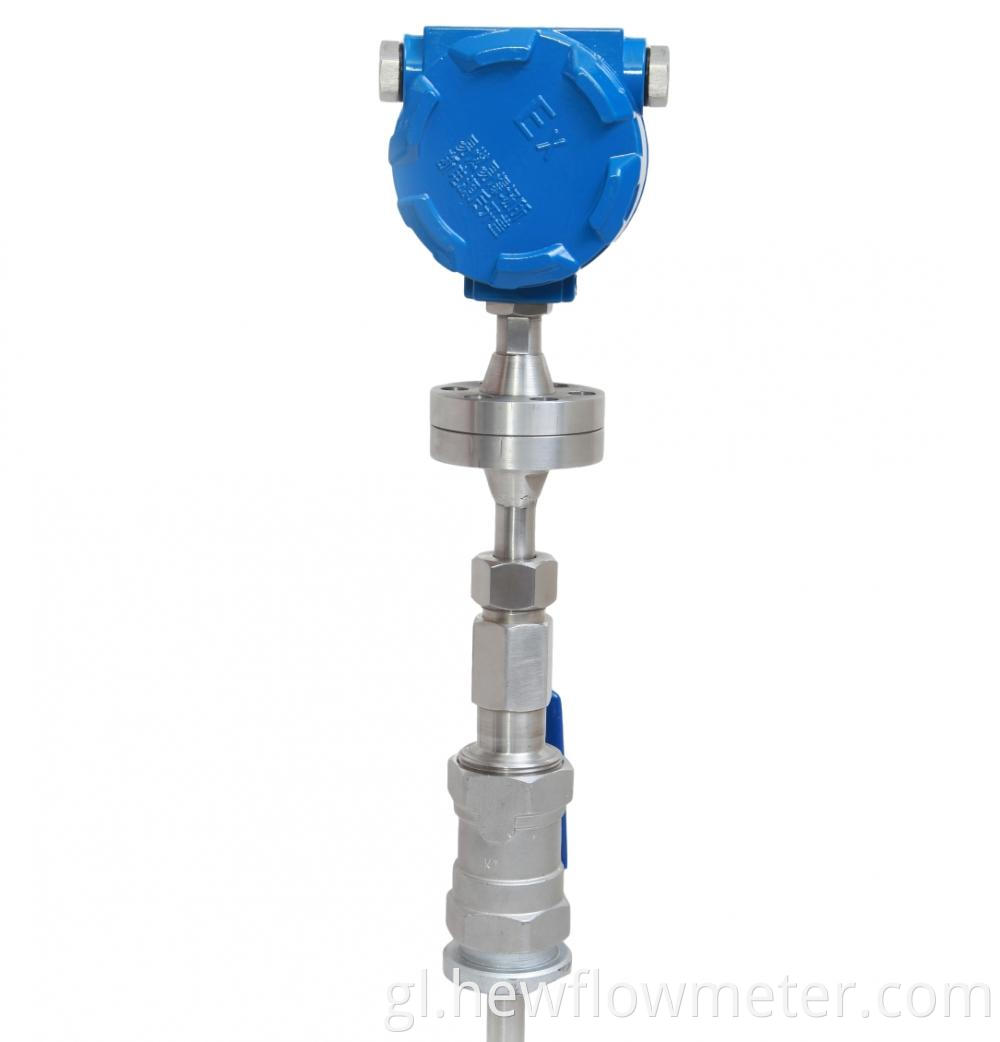

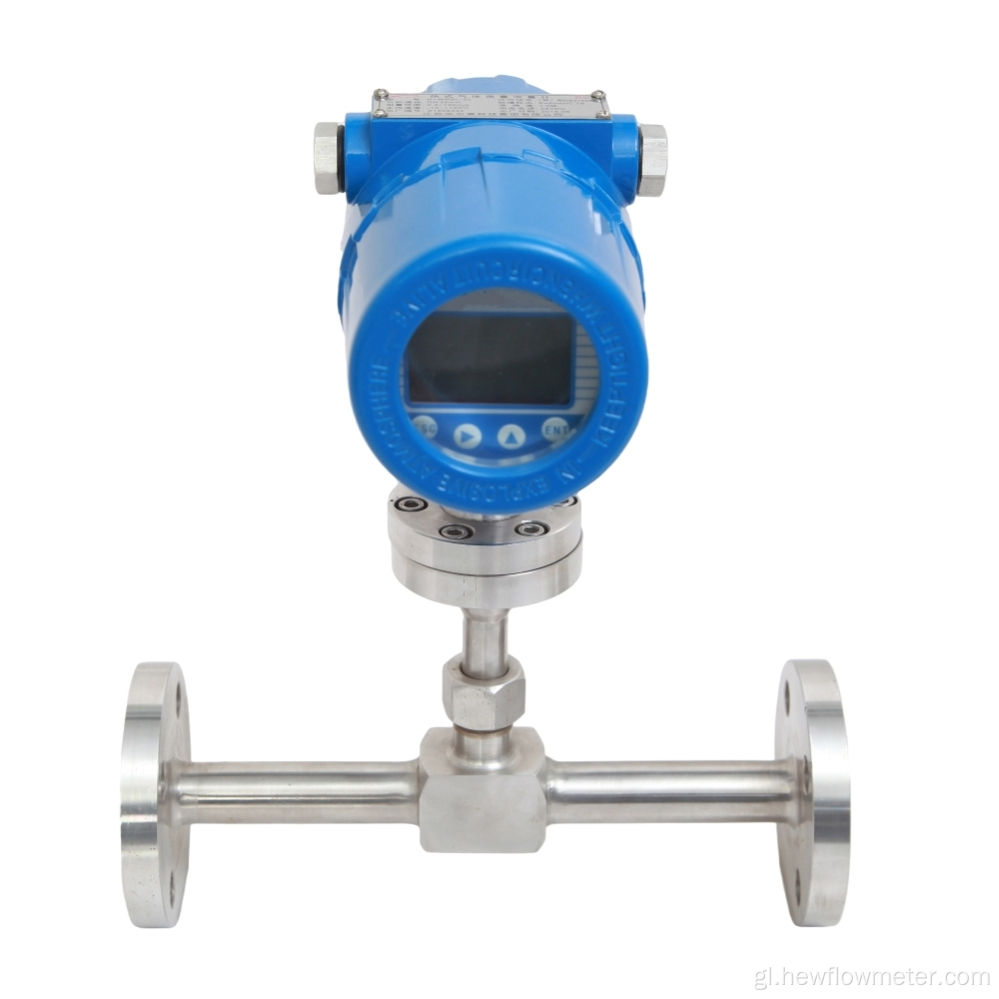

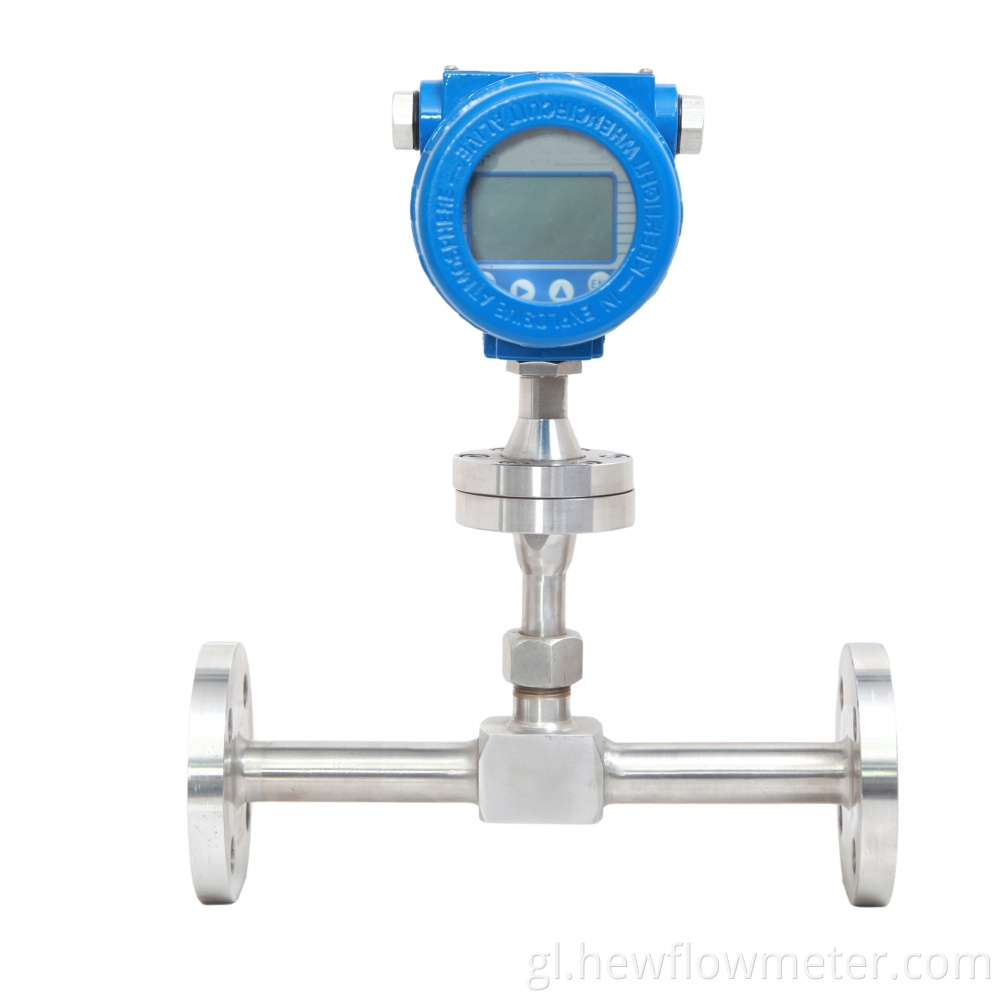

Magnetrol do medidor de masa de gases térmicos

Descrición do produto:

O medidor de fluxo de masa de gas quente é un instrumento usado para medir o fluxo de gas. Emprega un sensor térmico para medir a calor que flúe a través do gas e calcula o fluxo de masa do gas analizando o cambio de temperatura do sensor térmico. O medidor de fluxo de masa de gas térmico ten alta precisión, resposta rápida e amplo rango de aplicacións. Os produtos do contador de fluxo de masa de gas térmico de Magnetrol proporcionan solucións de medición de fluxo de gas fiables para unha variedade de aplicacións industriais e comerciais. Xa sexa en produtos químicos, petróleo, farmacéutica, produción de alimentos e bebidas ou control de enerxía e ambiental, os contadores de fluxo de masa de gas térmico de Magnetrol proporcionan medicións de fluxo precisas para axudar aos clientes a optimizar e reducir o consumo de enerxía nos seus procesos de produción. Os principais produtos son: aceite de cru de pozo único para gas-líquido bifásico de fluxo de fluxo de dúas fases-liquides, caudal de fluxo de gas mollado, medidor de fluxo bifásico de vapor, medidor de fluxo de venturi, caudalizadores electromagnéticos, fluxo de vórtice sísmico, fluxo de vórtice,, vórtice sísmico,, fluxo de vórtice sísmico,, o fluxo de vórtice sísmico,, Fluxo de turbinas, caudteter de fluxo de turbinas de gas, caudteter de masa de gas térmico, caudteter de vórtice de precesión, fluxo de placas de orificio, caudteter equilibrado, flotmeter de boquilla, dispositivo de medición de vento multi-galo de varios puntos, detector de vento de vento, dispositivo de medición de vento de vento, transmisor de presión diferencial, transmisor de presión, Transmisor de presión, transmisor de presión dunha soa brida, transmisor de presión dobre brida.etc.

Requisitos de canalización:
Se a fonte de interferencias (como dobras do tubo, tubos cónicos, válvulas, tubos en forma de T, etc.) está situado na liña de entrada de aire do contador quente, é importante tomar medidas para minimizar o seu impacto no rendemento da medición.
O diagrama seguinte mostra a lonxitude mínima de tubos rectas recomendados para diferentes tipos de tubaxes. Se o espazo de medición é o suficientemente grande, a lonxitude da sección de tubos rectos debe ampliarse o máximo posible. Cando non se consideran outros factores, o mínimo recomendado recto

A lonxitude do tubo do sensor é:
Sección de tubos rectos dianteiros: mínimo 20 x dn
Sección de tubos rectos traseiros: mínimo 5 x dn
● Os valores recomendados son valores mínimos, normalmente aumentando a lonxitude mellorará o rendemento de medición do medidor de fluxo.
● Se hai dúas ou máis fontes de interferencia na sección de tubos rectos dianteiros do contador, a lonxitude máxima recomendada do tubo recto dianteiro é o mínimo absoluto.
● Recoméndase instalar a válvula de control detrás do contador de fluxo.
● Para gases máis lixeiros como o helio e o hidróxeno, debería duplicarse a lonxitude da sección de tubos rectos dianteiros.
