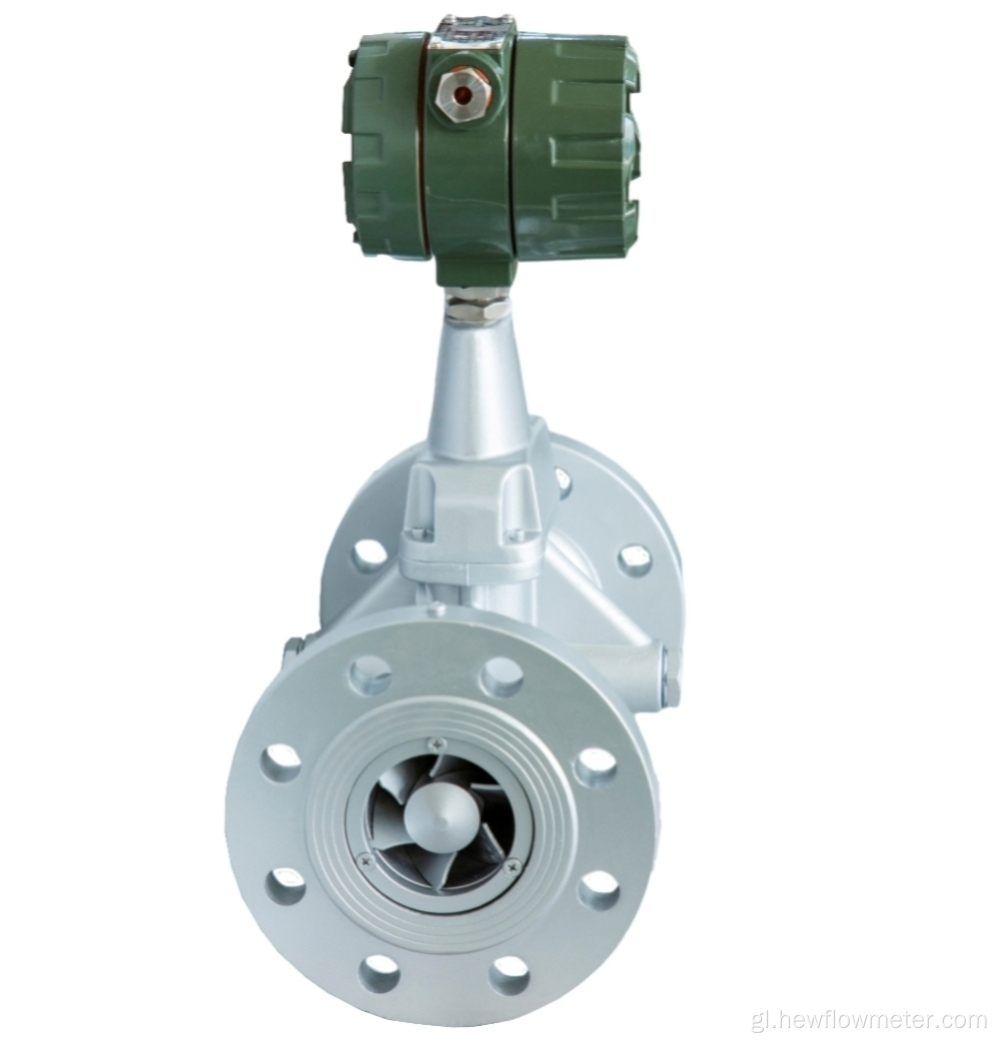

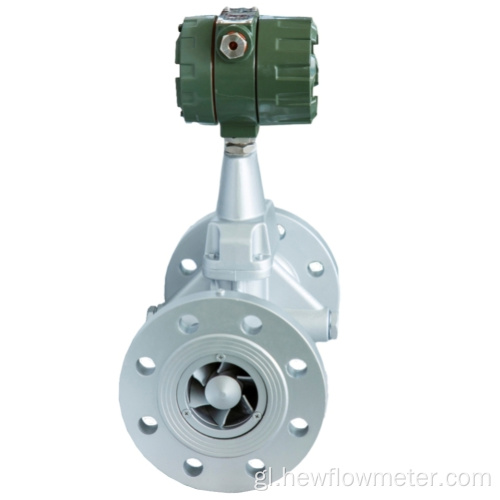

Medidor de fluxo de vórtice de precesión

Descrición do produto:

O medidor de fluxo de vórtice HW-LUX é unha colección de fluxo, temperatura, función de detección de presión nun e pode compensar automaticamente a temperatura, a presión, o factor de compresión, é o petróleo, a enerxía química, a enerxía eléctrica, a metalurxia e outras industrias para a medición de gas Ideal instrumento ideal . O fluxo de vórtice de precitación HW-Lux pode usarse amplamente en petróleo, química, enerxía eléctrica, metalurxia, subministración de gases urbanos e outras industrias para medir varios fluxos de gas, é o campo petroleiro actual e a medición de gas natural e a medición de distribución urbana Produtos. O fluxo electromagnético da nosa empresa, o fluxo de vórtice de precesión, o flotmeter de masa de gases térmicos e outros produtos son precisión de medición moi elevado, o fluxo de balance, a boquilla de boquilla adoita usarse, os nosos produtos tamén son moi profesionais.

Principio de traballo ：

O perfil de fluxo do sensor de fluxo é similar ao perfil dun tubo venturi. Un conxunto de paleta en espiral está disposto no lado da entrada. Cando o fluído entra no sensor de fluxo, a paleta obriga ao fluído a producir un fluxo de vórtice violento. Cando o fluído entra na sección de difusión, o fluxo de vórtice comeza a xirar dúas veces baixo a acción do fluxo de retroceso, formando un fenómeno de precesión de vórtice giroscópico. A frecuencia de precesión é proporcional ao caudal e non se ve afectada polas propiedades físicas e a densidade do fluído e o elemento de detección pode medir a frecuencia de precesión rotacional secundaria do fluído para obter unha boa linealidade nun amplo fluxo. O sinal amplifícase, filtrase e transfórmase nun sinal de pulso proporcional ao caudal polo preamplificador, e logo enviado ao microprocesador para o procesamento de integración xunto coa temperatura, a presión e outros sinais de detección e os resultados da medición móstranse no Pantalla LCD (fluxo instantáneo, fluxo acumulativo e datos de temperatura e presión).
