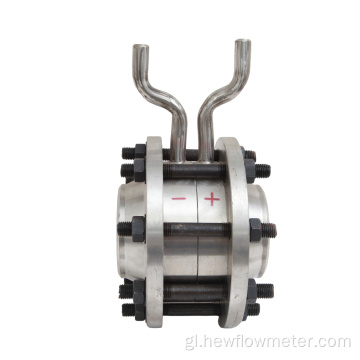

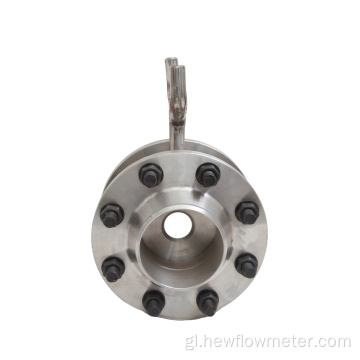

Fluxo de placa de orificio

O fluxo de placa de orificio, tamén coñecido como fluxo de presión diferencial, consiste nunha parte de detección primaria (parte do acelerador) e un dispositivo secundario (transmisor de presión diferencial e indicador de fluxo). Amplamente usado na medición do fluxo de gas, vapor e líquido. Ten as vantaxes dunha estrutura sinxela, un mantemento cómodo e un rendemento estable. O principio básico é que debido a que a abertura do membro do acelerador é menor que o diámetro interno da tubería, cando o fluído flúe polo membro do acelerador, a sección transversal do feixe de fluxo diminúe de súpeto e a velocidade de fluxo acelera. A presión estática do fluído no extremo posterior do membro do acelerador diminúe, dando lugar a unha diferenza de presión estática antes e despois do membro do acelerador (ver o diagrama esquemático do dispositivo acelerador). Existe unha relación numérica definitiva entre a diferenza de presión estática e o caudal de fluído polo que pasa o fluído. Use un transmisor de presión diferencial (ou medidor de presión diferencial) para medir a presión diferencial antes e despois do membro do acelerador para medir o caudal.
