Sección transversal Medido de vento Medidor de fluxo

O dispositivo de medición de vento de sección transversal de Matrix é un novo contador de fluxo de estrutura deseñado e fabricado en función do principio do tubo Pitot e do método de área de velocidade. Mide a área do dispositivo de medida de vento de sección transversal dun tubo pechado (tubo de sección transversal circular, rectangular ou doutro) e a velocidade de fluxo media axial do fluído que pasa pola zona. Segundo as diferentes formas e tamaños de sección transversal do tubo medido, os tubos de media de velocidade múltiple con estruturas únicas están instalados no seu interior. A presión diferencial media obtense mediante a igualación da presión para obter o caudal. O seu principio de medición é: un medidor de fluxo desenvolvido en función do principio do método da área de velocidade. O método da área de velocidade divide a sección transversal onde a velocidade do fluxo se mide en moitas pequenas unidades. Asumindo a velocidade de fluxo VI de cada área de unidades, o caudal total é igual á suma dos caudais que flúen por todas as pequenas áreas de unidade. Canto máis se divide a área da unidade, máis preciso será o caudal medido. O dispositivo de medición de vento de sección transversal de matriz desenvólvese en función deste principio.

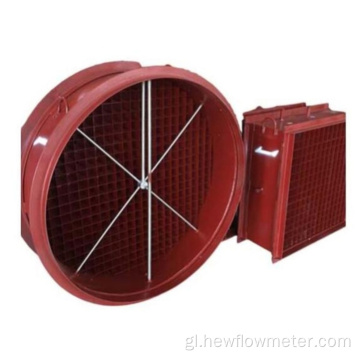

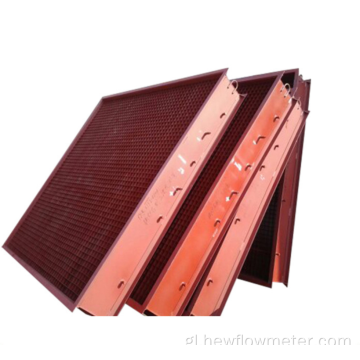

Os dispositivos de medición de vento de sección transversal de matriz pódense dividir en formas de estrutura rectangular e formas de estrutura circular segundo as súas formas de tubería. Tamén se dividen en tipos con cuadrículas e tipos rectificadores sen cuadrículas rectificadoras (como se mostra na figura seguinte). Forma estrutural rectangular: Os lados longos e curtos do tubo rectangular divídense en lonxitudes iguais, e a sección transversal do tubo rectangular divídese uniformemente en varias pequenas unidades con áreas iguais. Mide a velocidade de fluxo no punto central de cada unidade pequena e, a continuación, divide as pequenas unidades na velocidade media do fluxo é a velocidade media de fluxo de toda a gran área transversal. Forma estrutural circular: a sección de tubos circular divídese en varios aneis concéntricos de área igual (o centro é o círculo), mídese a velocidade de fluxo de cada anel e, a continuación, a velocidade de fluxo de todos os aneis (incluído o círculo central) , é dicir, obtense a velocidade media do fluxo da sección transversal circular.
